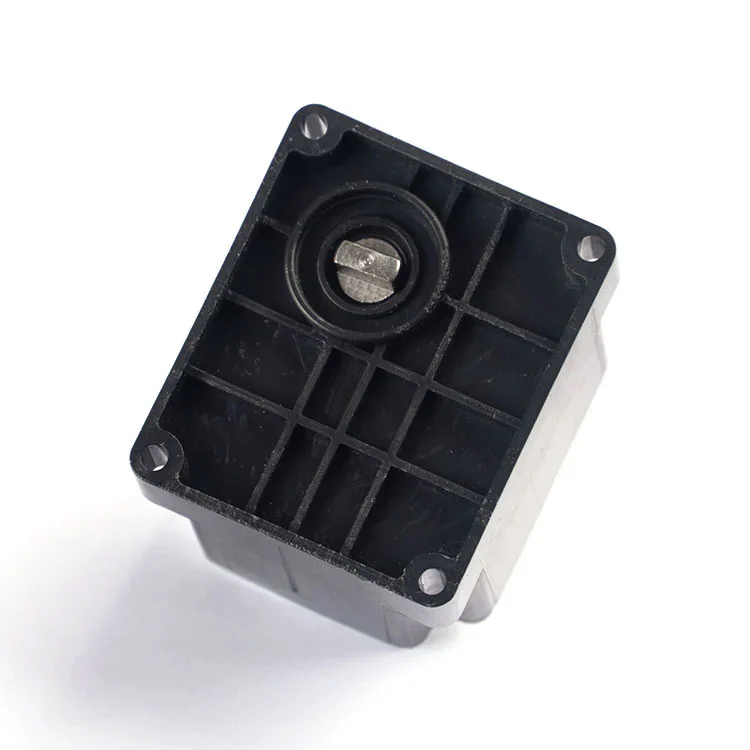

Aktuator Tanpa Kawat Meter Air 3.6V untuk meter air pintar DN15–DN25.
Koneksi plug-and-play 2.0mm 5-pin tanpa kabel, tanpa pengelasan kabel. 3,6V DC · 2,5–5V dapat dioperasikan · reduksi ganda: 2400:1 untuk DN15–DN20, 3700:1 untuk DN25 · torsi ≥1,8–2,7 N·m · arus pengoperasian ≤25 mA · arus rotor terkunci 450 mA · ≤10–16 detik buka/tutup · IP67.
Dirancang untuk perakitan meteran otomatis dan platform meteran pintar bertenaga baterai. Fungsi dan urutan pin dapat disesuaikan.
Definisi pin OEM, konektor, dan penyesuaian merek. MOQ dan lead time dikonfirmasi pada kutipan.Kirimkan spesifikasi platform meteran Anda untuk penawaran harga yang sesuai.
Jika Anda mencari aktuator untuk lini produksi meteran air pintar, pertanyaan persetujuannya dapat diprediksi: apakah sambungan memerlukan pengelasan kabel, apakah torsi akan bertahan pada katup yang sudah tua, dan apakah definisi pin akan cocok dengan papan meteran Anda tanpa pengerjaan ulang? Aktuator tanpa kabel ini dibangun berdasarkan ketiga batasan tersebut.
Kaiye telah memproduksi aktuator meter air sejak awal penerapan pengukuran cerdas, dengan kapasitas aktuator tahunan sebesar10 juta setdan lebih dari 30 tahun pengalaman produksi perangkat keras dan katup kontrol. Aktuator tanpa kabel ini adalah bagian dari platform yang telah terbukti volumenya—dirancang untuk integrasi OEM, konsistensi batch, dan waktu tunggu yang dapat diprediksi.
Di bawah ini Anda akan menemukan perbandingan koneksi, parameter kerja, definisi pin, batasan pengadaan, dan pertanyaan teknis yang akan ditanyakan tim teknik Anda sebelum menyetujui sampel.
Sejajarkan steker 5-pin 2,0 mm dengan soket papan meteran dan tempatkan aktuator pada batang katup.
Periksa apakah steker sudah terpasang dengan benar dan kontak pin stabil. Tidak diperlukan pengelasan kabel.
Nyalakan dan verifikasi respons buka/tutup, penarikan arus, dan pergerakan katup sebelum pelepasan batch.
Tabel di bawah mencerminkan konfigurasi aktuator tanpa kabel standar. Jika platform meteran Anda beroperasi pada voltase, kurva torsi, atau definisi pin yang berbeda, parameter ini dapat disesuaikan selama peninjauan OEM.
| Parameter | Nilai Standar | Catatan Pengadaan |
|---|---|---|
| Nilai Tegangan | 3,6V DC | Konfirmasikan kompatibilitas dengan paket baterai meteran |
| Rentang Tegangan yang Dapat Dioperasikan | 2,5–5V DC | Tegangan yang lebih tinggi dalam jangkauan menghasilkan torsi yang lebih besar namun memperpendek umur |
| Operasi Saat Ini | ≤25mA | Anggaran untuk arus puncak selama perjalanan katup, tidak hanya siaga |
| Arus rotor terkunci | Kira-kira. 450 mA (motor seri 300) | Berguna untuk ukuran sirkuit driver dan proteksi |
| Rasio Pengurangan | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Cocokkan rasio reduksi dengan ukuran katup; jangan gunakan 2400:1 pada DN25 |
| Torsi Keluaran | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Konfirmasikan terhadap torsi dudukan katup dan ukuran pipa |
| Waktu Buka/Tutup | ≤10 detik (2400:1) ≤16 detik (3700:1) |
Buka-untuk-menutup atau menutup-untuk-membuka pada tegangan pengenal |
| Peringkat Tahan Air | IP67 | Kedap debu dan terlindung dari perendaman sementara |
| Koneksi | Plug-and-play 5-pin 2.0mm, tanpa pengelasan kabel | Fungsi dan urutan pin dapat disesuaikan |
Jika papan meteran Anda menggunakan definisi pin yang berbeda atau mengharapkan konektor yang berbeda, tim teknik Kaiye dapat meninjau antarmuka dan mengusulkan konfigurasi yang cocok daripada memaksakan colokan standar ke papan yang tidak kompatibel.

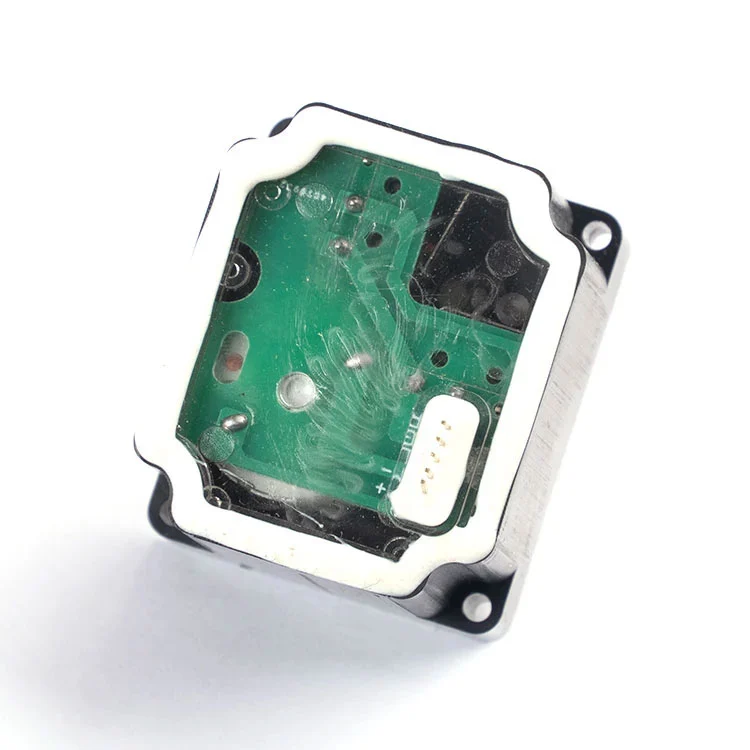

Aktuator menggunakan antarmuka 5-pin standar 2.0mm. Fungsi dan urutan pin dapat disesuaikan sesuai dengan kebutuhan proyek Anda.
| Nomor Pin (2.0mm) | Definisi Fungsi Pin |
|---|---|
| I | Sinyal Kontrol Katup Terbuka |
| II | Terminal Umum (COM) |
| AKU AKU AKU | Sinyal Kontrol Tutup Katup |
| IV | Daya DC Positif (+) |
| V | Daya DC Negatif (-) |
Pin listrik.Pin IV dan V mengumpankan penggerak motor. Sirkuit penggerak harus berukuran untuk arus rotor terkunci sebesar 450 mA, meskipun arus pengoperasian normal adalah ≤25 mA, karena dudukan katup dapat meminta arus yang lebih tinggi untuk sementara waktu. Perlindungan polaritas terbalik pada papan meteran disarankan jika aktuator dapat diganti di lapangan.
Pin kontrol.Pin I, II, dan III membawa kendali buka/tutup dan COM. Sirkuit ini harus diperlakukan sebagai input kontrol, bukan saluran listrik, dan harus tetap independen terhadap modul komunikasi sehingga kegagalan komunikasi tidak menonaktifkan kontrol katup.

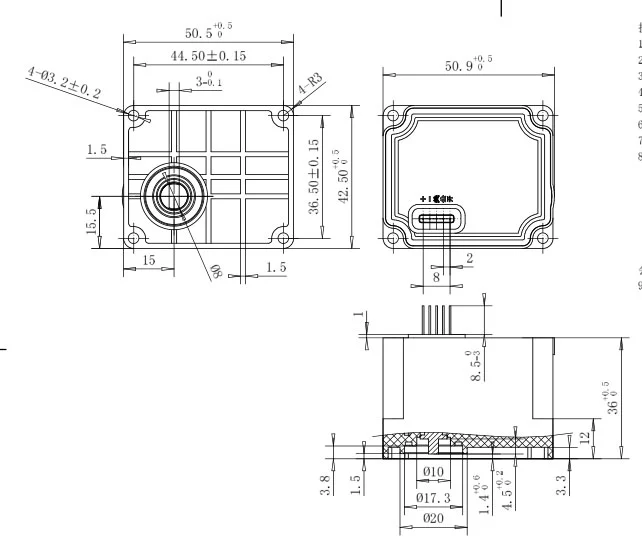

Sebelum rilis volume, pembeli harus memastikan urutan pin, orientasi steker, dan posisi aktuator di dalam rumah meteran. Kaiye dapat menyediakan sampel untuk pemeriksaan kesesuaian mekanis dan kelistrikan sebelum pesanan produksi dilakukan.
Aktuator diposisikan untuk platform meter pintar di mana perakitan plug-and-play, penarikan arus rendah, dan koneksi pin yang stabil lebih penting daripada aktuasi kecepatan tinggi. Aplikasi volume yang umum meliputi:
Karena aktuator adalah bagian dari platform komponen meter air Kaiye yang lebih luas, pembeli yang mencari berbagai komponen dapat mengkonsolidasikan kualifikasi dan logistik. Jika proyek Anda juga memerlukan komunikasi nirkabel pada tingkat meteran, aktuator dirancang untuk bekerja berdampingan dengan Kaiyemeteran air nirkabelplatform. Anda juga dapat meninjau selengkapnyarentang aktuator meter airuntuk model terkait.
Bagi pembeli B2B, “produsen” berarti pengendalian proses, bukan hanya perusahaan dagang yang memiliki katalog. Kaiye menjalankan sistem mutu ISO 9001, menjalankan produksi otomatis untuk rakitan aktuator, dan telah memproduksi aktuator meter air selama lebih dari dua dekade. Aktuator tanpa kabel ini mendapat manfaat dari basis produksi tersebut dalam tiga cara nyata:
Konsistensi batch.Sambungan pin tanpa kabel menghilangkan pengelasan kabel manual, yang merupakan salah satu sumber variasi unit-ke-unit terbesar dalam rakitan aktuator. Perakitan otomatis dan dimensi pin yang dikontrol mengurangi variasi resistansi kontak dan waktu respons.
Inspeksi masuk dan tes akhir.Produksi standar mencakup pemeriksaan fungsional untuk penarikan arus, waktu respons, dan pergerakan katup. Pembeli dapat meminta protokol inspeksi dan rencana pengambilan sampel sebelum melakukan pemesanan volume.
Ketertelusuran.Kode model, batch produksi, dan catatan pengujian disimpan sehingga jika masalah lapangan muncul, populasi yang terkena dampak dapat diisolasi daripada memperlakukan setiap aktuator dalam proyek sebagai tersangka. Untuk informasi lebih lanjut tentang basis produksi dan sistem mutu Kaiye, lihatprofil perusahaan dan ikhtisar manufaktur.
Aktuator tanpa kabel tersedia sebagai unit standar, namun standar tidak berarti tetap. Untuk pembeli OEM dan proyek, item berikut biasanya disesuaikan setelah tinjauan teknis:
Definisi dan urutan pin.Fungsi pin dan urutan pin dapat diselaraskan dengan papan meteran Anda.
Konektor dan perumahan.Jenis steker, orientasi, dan rumah aktuator dapat ditentukan agar sesuai dengan penutup meteran dan perlengkapan perakitan Anda.
Rasio pengurangan.Jika ukuran katup Anda berada di luar DN15–DN25, atau torsi dudukannya tidak biasa, rasio roda gigi alternatif atau tingkat motor mungkin lebih sesuai daripada konfigurasi standar 2400:1 atau 3700:1.
Pencitraan merek dan pengemasan.Penandaan label pribadi, kemasan netral, dan pelabelan khusus proyek tersedia untuk pesanan volume.
MOQ khas dan waktu tunggu dikonfirmasi pada kutipan. Pengiriman standar umumnya 15–30 hari setelah PO dan konfirmasi sampel, bergantung pada jumlah pesanan dan ketersediaan komponen.
Apa yang dimaksud dengan “tanpa kabel” pada aktuator ini?
Ini mengacu pada koneksi pin tanpa kabel: aktuator dihubungkan langsung ke dasar meteran dan modul elektronik melalui antarmuka 5-pin 2,0 mm, tanpa memerlukan pengelasan kabel. Ini menyederhanakan perakitan dan mendukung jalur produksi otomatis.
Kaliber meter air manakah yang cocok untuk aktuator tanpa kabel?
Ini dirancang untuk meter air pintar DN15–DN25. Gunakan pengurangan 2400:1 untuk meter DN15 dan DN20, dan pengurangan 3700:1 untuk meter DN25.
Apa definisi pinnya?
Definisi standar 2.0mm 5-pin adalah: sinyal kontrol buka katup I, terminal umum II (COM), sinyal kontrol tutup katup III, daya DC IV positif (+), daya V DC negatif (-). Fungsi dan urutan pin dapat disesuaikan.
Apakah definisi pin, kabel, atau branding dapat disesuaikan?
Ya. Fungsi pin, urutan pin, jenis konektor, dan penandaan label pribadi dapat ditentukan untuk pesanan volume setelah tinjauan teknis.
Berapa waktu pengiriman untuk pesanan reguler?
Waktu pengiriman umumnya 15–30 hari, dan bisa lebih pendek atau lebih lama berdasarkan periode model dan jumlah pesanan.
