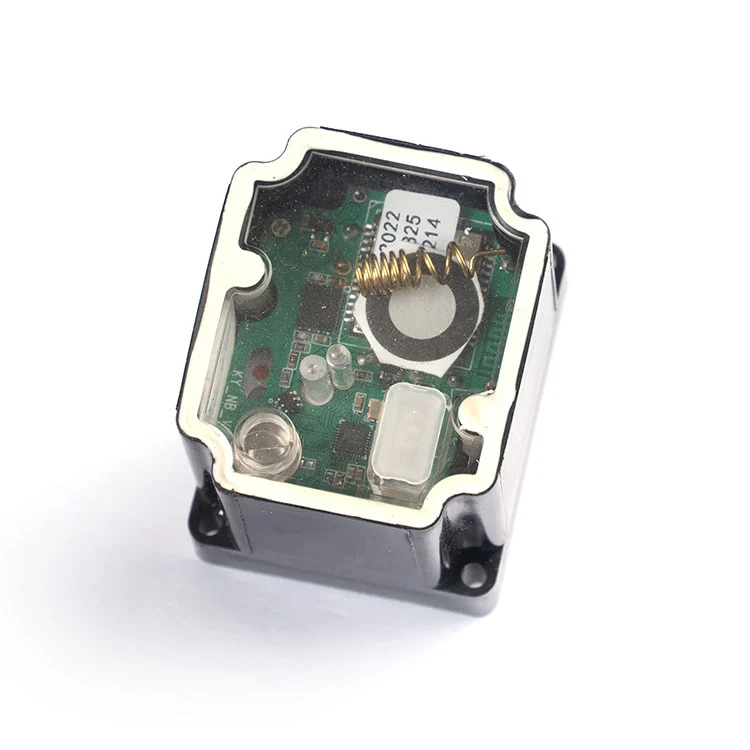

Aktuator Modular Meter Air 3.6V untuk meter air pintar DN15–DN25.
3,6V DC · 2,5–5V dapat dioperasikan · reduksi ganda: 2400:1 untuk DN15–DN20, 3700:1 untuk DN25 · torsi ≥1,8–2,7 N·m · arus pengoperasian ≤25 mA · arus rotor terkunci 450 mA · ≤10–16 detik buka/tutup · IP67.
Konektor 4P tipe PH dengan 6 kabel (4 sinyal + 2 daya). Dirancang untuk platform meteran pintar modular bertenaga baterai.
Kabel OEM, konektor, dan penyesuaian merek. MOQ dan lead time dikonfirmasi pada kutipan.Kirimkan spesifikasi platform meteran Anda untuk penawaran harga yang sesuai.
Jika Anda mencari aktuator modular untuk platform meteran air pintar, pertanyaan persetujuannya dapat diprediksi: apakah rasio reduksi sesuai dengan ukuran katup, akankah torsi bertahan pada katup yang sudah tua, dan akankah konektor dan definisi kabel sesuai dengan papan meteran Anda tanpa pengerjaan ulang? Aktuator modular 3,6V ini dibangun berdasarkan ketiga batasan tersebut.
Kaiye telah memproduksi aktuator meter air sejak awal penerapan pengukuran cerdas, dengan kapasitas aktuator tahunan sebesar10 juta setdan lebih dari 30 tahun pengalaman produksi perangkat keras dan katup kontrol. Aktuator modular ini adalah bagian dari platform yang telah terbukti volumenya—dirancang untuk integrasi OEM, konsistensi batch, dan waktu tunggu yang dapat diprediksi.
Di bawah ini Anda akan menemukan pilihan rasio ganda, parameter kerja, logika pengkabelan dan konektor, batasan pengadaan, dan pertanyaan teknis yang akan ditanyakan tim teknik Anda sebelum menyetujui sampel.
Sebagian besar masalah integrasi aktuator modular tidak berasal dari motor. Penyebabnya adalah pemilihan rasio reduksi yang salah untuk ukuran katup, penarikan arus yang menguras baterai lebih cepat dari yang diharapkan, atau definisi konektor dan kabel yang tidak sesuai dengan papan meteran. Aktuator ini mengatasi ketiga titik kegagalan tersebut secara langsung.
Tabel di bawah mencerminkan konfigurasi aktuator modular standar. Jika platform meteran Anda beroperasi pada voltase, kurva torsi, atau konvensi konektor yang berbeda, parameter ini dapat disesuaikan selama peninjauan OEM.
| Parameter | Nilai Standar | Catatan Pengadaan |
|---|---|---|
| Nilai Tegangan | 3,6V DC | Konfirmasikan kompatibilitas dengan paket baterai meteran |
| Rentang Tegangan yang Dapat Dioperasikan | 2,5–5V DC | Tegangan yang lebih tinggi dalam jangkauan menghasilkan torsi yang lebih besar namun memperpendek umur |
| Operasi Saat Ini | ≤25mA | Anggaran untuk arus puncak selama perjalanan katup, tidak hanya siaga |
| Arus rotor terkunci | 450mA | Berguna untuk ukuran sirkuit driver dan proteksi |
| Rasio Pengurangan | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Cocokkan rasio reduksi dengan ukuran katup; jangan gunakan 2400:1 pada DN25 |
| Torsi Keluaran | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Konfirmasikan terhadap torsi dudukan katup dan ukuran pipa |
| Waktu Buka/Tutup | ≤10 detik (2400:1) ≤16 detik (3700:1) |
Buka-untuk-menutup atau menutup-untuk-membuka pada tegangan pengenal |
| Peringkat Tahan Air | IP67 | Cocok untuk penutup meteran yang lembab, rawan percikan, dan luar ruangan |
| Konektor | Tipe PH, 4P dengan 6 kabel | 4 jalur sinyal + 2 kabel listrik; konfirmasikan definisi kabel terhadap lembar data |
Jika papan meteran Anda menggunakan konektor yang berbeda atau mengharapkan definisi kabel yang berbeda, tim teknik Kaiye dapat meninjau rangkaian kabel dan mengusulkan konfigurasi yang cocok daripada memaksakan colokan standar ke papan yang tidak kompatibel.
Untuk platform meteran modular, aktuator hanya akan berfungsi jika cocok dengan papan meteran, batang katup, dan penutup. Aktuator ini menggunakan konektor 4P tipe PH dengan 6 kabel: 4 jalur sinyal ditambah 2 kabel listrik. Steker ini dimaksudkan untuk dipasang langsung ke papan meteran, bukan dihubungkan dengan kabel.
Kabel listrik.Pasangan daya memberi makan penggerak motor. Sirkuit penggerak harus berukuran untuk arus rotor terkunci sebesar 450 mA, meskipun arus pengoperasian normal adalah ≤25 mA, karena dudukan katup dapat meminta arus yang lebih tinggi untuk sementara waktu. Perlindungan polaritas terbalik pada papan meteran disarankan jika aktuator dapat diganti di lapangan.
Kabel sinyal.4 jalur sinyal membawa kontrol buka/tutup dan umpan balik posisi. Sirkuit ini harus diperlakukan sebagai input kontrol, bukan saluran listrik, dan harus tetap independen terhadap modul komunikasi sehingga kegagalan komunikasi tidak menonaktifkan kontrol katup.
Definisi kawat.Dokumentasi produk saat ini menunjukkan 6 kabel tetapi definisi warna harus dikonfirmasi dengan lembar data sebenarnya sebelum produksi. Pembeli harus meminta diagram pengkabelan akhir dan pinout sebelum persetujuan sampel.
Antarmuka pemasangan.Aktuator dirancang di sekitar batang katup dan pola pemasangan yang digunakan pada badan katup smart-meter modular DN15–DN25. Sebelum rilis volume, pembeli harus memastikan persegi batang, jarak lubang pemasangan, dan orientasi aktuator di dalam rumah meteran. Kaiye dapat menyediakan sampel untuk pemeriksaan kesesuaian mekanis sebelum pesanan produksi dilakukan.
Jika Anda juga mencari rumah meteran atau rakitan katup lengkap, aktuator dapat ditinjau bersama dengancangkang meteran airdan badan katup untuk mengurangi ketidakcocokan antarmuka saat perakitan.
Aktuator diposisikan untuk platform smart-meter modular di mana pengoperasian bertenaga baterai, penarikan arus rendah, dan konektor plug-in lebih penting daripada aktuator kecepatan tinggi. Aplikasi volume yang umum meliputi:
Karena aktuator adalah bagian dari platform komponen meter air Kaiye yang lebih luas, pembeli yang mencari berbagai komponen dapat mengkonsolidasikan kualifikasi dan logistik. Jika proyek Anda juga memerlukan komunikasi nirkabel pada tingkat meteran, aktuator dirancang untuk bekerja berdampingan dengan Kaiyemeteran air nirkabelplatform. Anda juga dapat meninjau selengkapnyarentang aktuator meter airuntuk model terkait.
Bagi pembeli B2B, “produsen” berarti pengendalian proses, bukan hanya perusahaan dagang yang memiliki katalog. Kaiye menjalankan sistem mutu ISO 9001, menjalankan produksi otomatis untuk rakitan aktuator, dan telah memproduksi aktuator meter air selama lebih dari dua dekade. Aktuator modular ini mendapat manfaat dari basis produksi tersebut dalam tiga cara nyata:
Konsistensi batch.Roda gigi dikerjakan dengan dimensi yang terkontrol. Perakitan otomatis mengurangi variasi unit-ke-unit dalam jaring roda gigi, output torsi, dan waktu respons—penting ketika Anda memasang ribuan aktuator di seluruh proyek utilitas.
Inspeksi masuk dan tes akhir.Produksi standar mencakup pemeriksaan fungsional untuk penarikan arus, waktu respons, dan pergerakan katup. Pembeli dapat meminta protokol inspeksi dan rencana pengambilan sampel sebelum melakukan pemesanan volume.
Ketertelusuran.Kode model, batch produksi, dan catatan pengujian disimpan sehingga jika masalah lapangan muncul, populasi yang terkena dampak dapat diisolasi daripada memperlakukan setiap aktuator dalam proyek sebagai tersangka. Untuk informasi lebih lanjut tentang basis produksi dan sistem mutu Kaiye, lihatprofil perusahaan dan ikhtisar manufaktur.
Aktuator modular tersedia sebagai unit standar, namun standar tidak berarti tetap. Untuk pembeli OEM dan proyek, item berikut biasanya disesuaikan setelah tinjauan teknis:
Kabel dan konektor.Panjang kabel, pengukur kawat, kode warna, dan jenis konektor dapat ditentukan agar sesuai dengan rumah meteran dan perlengkapan perakitan Anda.
Definisi kawat dan logika kontrol.Pemetaan sinyal buka/tutup dan polaritas daya dapat disejajarkan dengan papan meteran Anda.
Rasio pengurangan.Jika ukuran katup Anda berada di luar DN15–DN25, atau torsi dudukannya tidak biasa, rasio roda gigi alternatif atau tingkat motor mungkin lebih sesuai daripada konfigurasi standar 2400:1 atau 3700:1.
Pencitraan merek dan pengemasan.Penandaan label pribadi, kemasan netral, dan pelabelan khusus proyek tersedia untuk pesanan volume.
MOQ khas dan waktu tunggu dikonfirmasi pada kutipan. Pengiriman standar umumnya 15–30 hari setelah PO dan konfirmasi sampel, bergantung pada jumlah pesanan dan ketersediaan komponen.
Spesifikasi meter air cerdas apa yang cocok untuk aktuator modular?
Aktuator ini dirancang untuk meter air cerdas DN15–DN25. Gunakan pengurangan 2400:1 untuk DN15 dan DN20 meter, dan pengurangan 3700:1 untuk DN25 meter, sesuai dengan persyaratan kontrol katup setiap kaliber.
Apa keuntungan dari arus operasi rendah (≤25 mA)?
Arus pengoperasian yang rendah mengurangi konsumsi daya untuk meteran bertenaga baterai, memperpanjang siklus penggantian baterai, dan mengurangi panas dan kebisingan selama pengoperasian.
Apa konfigurasi konektor dan kabelnya?
Aktuatornya menggunakan konektor 4P tipe PH dengan 6 kabel: 4 jalur sinyal ditambah 2 kabel daya. Konfirmasikan definisi warna kabel yang tepat dengan lembar data produk sebenarnya sebelum memesan.
Bisakah kabel, konektor, atau brandingnya disesuaikan?
Ya. Panjang kabel, pengukur kawat, kode warna, jenis konektor, dan penandaan label pribadi dapat ditentukan untuk pesanan volume.
Berapa waktu pengiriman untuk pesanan reguler?
Waktu pengiriman umumnya 15–30 hari, dan bisa lebih pendek atau lebih lama berdasarkan periode model dan jumlah pesanan.
