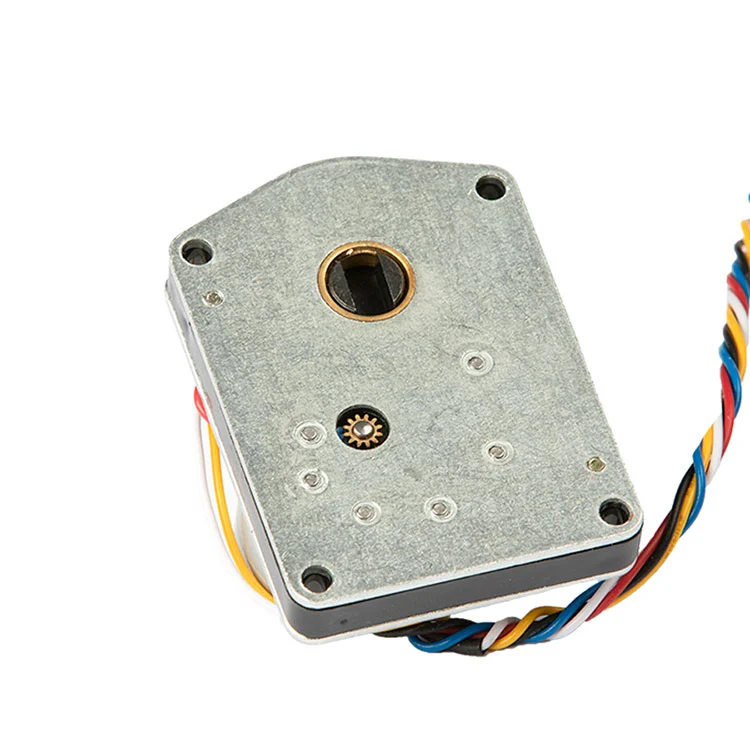

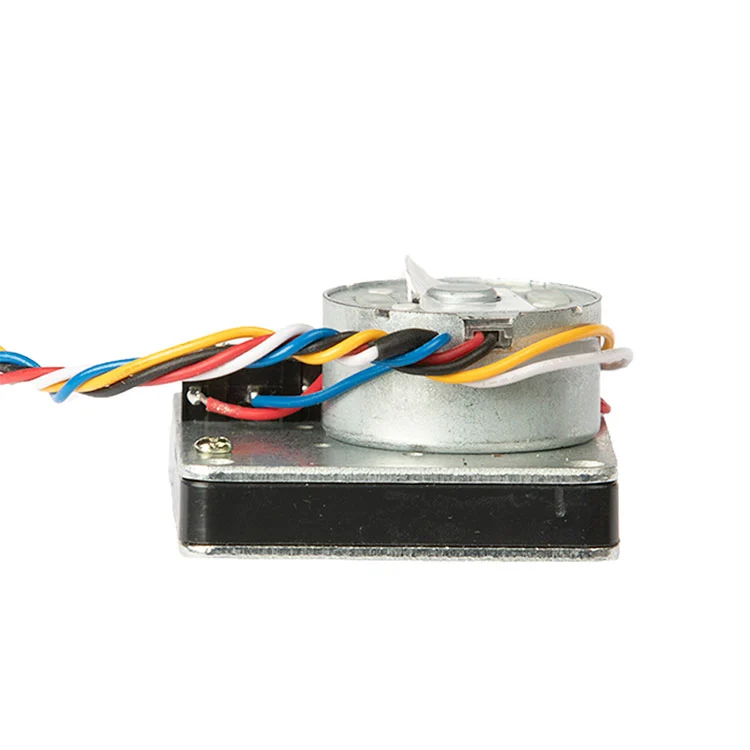

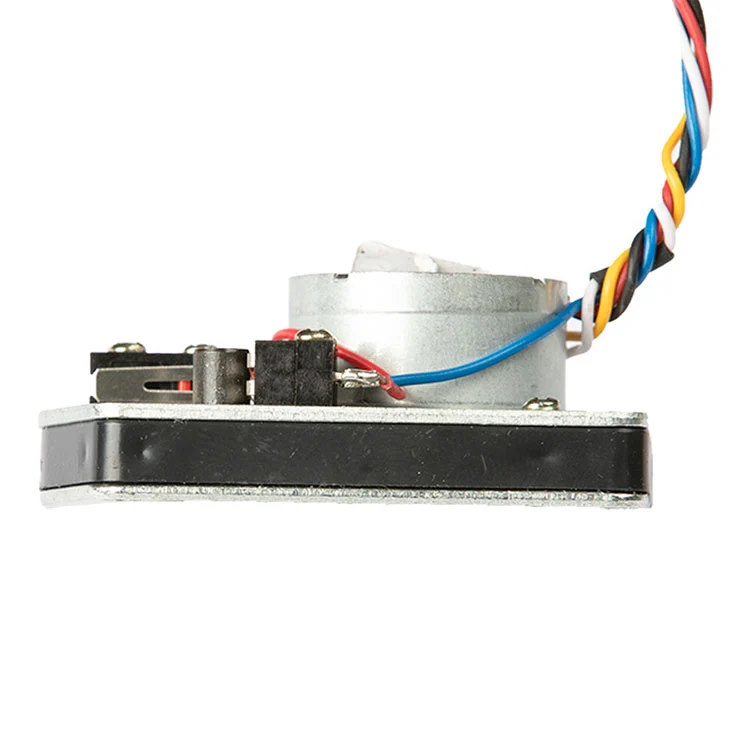

Aktuator Pengontrol Katup Bola Meteran Air 3.6V untuk meteran air pintar.
3,6V DC · 2,5–5V dapat dioperasikan · pengurangan 1000:1 · daya dorong terukur >15 kg · arus pengoperasian ≤25 mA · arus rotor terkunci 450 mA · buka/tutup ≤13 detik.

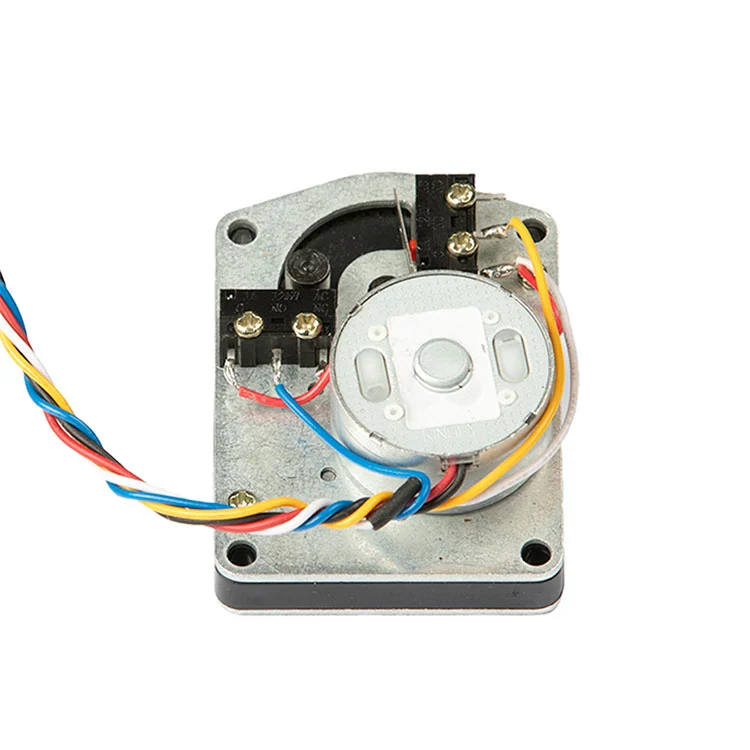

Kontrol 5 kabel: merah positif, hitam negatif, biru terbuka, COM putih, tutup kuning. Dirancang untuk kontrol katup bola di meter air pintar perumahan dan utilitas.
Kabel OEM, konektor, dan penyesuaian merek. MOQ dan lead time dikonfirmasi pada kutipan.Kirimkan spesifikasi katup Anda untuk mendapatkan penawaran yang sesuai.
Jika Anda mencari aktuator katup bola untuk meteran air pintar, pertanyaan persetujuannya dapat diprediksi: apakah akan menghasilkan daya dorong yang cukup pada katup bola yang sudah tua, apakah penarikan arus akan sesuai dengan anggaran daya meteran, dan akankah kabelnya sesuai dengan papan meteran Anda tanpa pengerjaan ulang? Aktuator 3.6V ini dibangun berdasarkan ketiga batasan tersebut.
Kaiye telah memproduksi aktuator meter air sejak awal penerapan pengukuran cerdas, dengan kapasitas aktuator tahunan sebesar10 juta setdan lebih dari 30 tahun pengalaman produksi perangkat keras dan katup kontrol. Aktuator katup bola ini adalah bagian dari platform yang telah terbukti volumenya—dirancang untuk integrasi OEM, konsistensi batch, dan waktu tunggu yang dapat diprediksi.
Di bawah ini Anda akan menemukan parameter kerja sebenarnya, logika pengkabelan, batasan pengadaan, dan pertanyaan teknis yang akan ditanyakan tim teknik Anda sebelum menyetujui sampel.
Kebanyakan kegagalan katup bola smart-meter tidak berasal dari motor. Penyebabnya adalah kurangnya daya dorong pada katup yang sudah tua, penarikan arus yang menguras baterai lebih cepat dari yang diharapkan, atau kabel yang tidak sesuai dengan papan meteran. Aktuator ini mengatasi ketiga titik kegagalan tersebut secara langsung.
Tabel di bawah mencerminkan konfigurasi aktuator katup bola standar. Jika platform meteran Anda beroperasi pada voltase, kurva dorong, atau konvensi pengkabelan yang berbeda, parameter ini dapat disesuaikan selama peninjauan OEM.
| Parameter | Nilai Standar | Catatan Pengadaan |
|---|---|---|
| Nilai Tegangan | 3,6V DC | Konfirmasikan kompatibilitas dengan paket baterai meteran |
| Rentang Tegangan yang Dapat Dioperasikan | 2,5–5V DC | Tegangan yang lebih tinggi dalam jangkauan menghasilkan daya dorong yang lebih besar namun memperpendek umur |
| Operasi Saat Ini | ≤25mA | Anggaran untuk arus puncak selama perjalanan katup, tidak hanya siaga |
| Arus rotor terkunci | 450mA | Berguna untuk ukuran sirkuit driver dan proteksi |
| Nilai Dorong | >15kg | Konfirmasikan terhadap torsi dudukan katup bola dan ukuran pipa |
| Rasio Pengurangan | 1000:1 | Cocok dengan platform katup bola lubang kecil |
| Waktu Buka/Tutup | ≤13 detik | Buka-untuk-menutup atau menutup-untuk-membuka pada tegangan pengenal |
| Waktu Stroke 6mm tanpa beban | Sekitar 60 detik | Diukur di bawah tegangan operasi terukur |
| Pengkabelan | Merah positif, hitam negatif, biru terbuka, COM putih, kuning tutup | Panjang kabel, konektor, dan warna kawat dapat disesuaikan |
| Peringkat Tahan Air | Tidak ditentukan dalam konfigurasi standar | Konfirmasikan tingkat IP yang diperlukan dengan teknisi untuk instalasi luar ruangan atau terendam |
Jika papan meteran Anda menyediakan polaritas sinyal kontrol yang berbeda atau menggunakan konektor yang berbeda, tim teknik Kaiye dapat meninjau kabel dan mengusulkan konfigurasi yang cocok daripada memaksakan harness standar ke platform meteran yang tidak kompatibel.
Untuk pembeli OEM, aktuator hanya akan berfungsi jika cocok dengan rumah meteran, batang katup bola, dan papan kontrol. Aktuator ini menggunakan garis kompak yang ditujukan untuk penutup smart-meter dengan ruang terbatas, dengan skema pengkabelan yang memisahkan daya dari sinyal kontrol buka/tutup.
Kabel listrik.Merah itu positif, hitam itu negatif. Sirkuit penggerak harus berukuran untuk arus rotor terkunci sebesar 450 mA, meskipun arus pengoperasian normal adalah ≤25 mA, karena dudukan katup dapat meminta arus yang lebih tinggi untuk sementara waktu. Perlindungan polaritas terbalik pada papan meteran disarankan jika aktuator dapat diganti di lapangan.
Kontrol kabel.Biru terbuka, putih COM, kuning dekat. Sirkuit ini harus diperlakukan sebagai input kontrol, bukan saluran listrik, dan harus tetap independen terhadap modul komunikasi sehingga kegagalan komunikasi tidak menonaktifkan kontrol katup.
Antarmuka pemasangan.Aktuator dirancang di sekitar batang katup bola dan pola pemasangan yang digunakan pada badan katup smart-meter lubang kecil. Sebelum rilis volume, pembeli harus memastikan persegi batang, jarak lubang pemasangan, dan orientasi aktuator di dalam rumah meteran. Kaiye dapat menyediakan sampel untuk pemeriksaan kesesuaian mekanis sebelum pesanan produksi dilakukan.
Jika Anda juga mencari rumah meteran atau rakitan katup lengkap, aktuator dapat ditinjau bersama dengancangkang meteran airdan badan katup untuk mengurangi ketidakcocokan antarmuka saat perakitan.
Aktuator diposisikan untuk kontrol katup bola lubang kecil di mana pengoperasian bertenaga baterai dan penarikan arus rendah lebih penting daripada aktuasi kecepatan tinggi. Aplikasi volume yang umum meliputi:
Karena aktuator adalah bagian dari platform komponen meter air Kaiye yang lebih luas, pembeli yang mencari berbagai komponen dapat mengkonsolidasikan kualifikasi dan logistik. Jika proyek Anda juga memerlukan komunikasi nirkabel pada tingkat meteran, aktuator dirancang untuk bekerja berdampingan dengan Kaiyemeteran air nirkabelplatform. Anda juga dapat meninjau selengkapnyarentang aktuator meter airuntuk model terkait.
Bagi pembeli B2B, “produsen” berarti pengendalian proses, bukan hanya perusahaan dagang yang memiliki katalog. Kaiye menjalankan sistem mutu ISO 9001, menjalankan produksi otomatis untuk rakitan aktuator, dan telah memproduksi aktuator meter air selama lebih dari dua dekade. Aktuator katup bola ini mendapat manfaat dari basis produksi tersebut dalam tiga cara nyata:
Konsistensi batch.Roda gigi dikerjakan dengan dimensi yang terkontrol. Perakitan otomatis mengurangi variasi unit-ke-unit dalam jaring roda gigi, output daya dorong, dan waktu respons—penting ketika Anda memasang ribuan aktuator di seluruh proyek utilitas.
Inspeksi masuk dan tes akhir.Produksi standar mencakup pemeriksaan fungsional untuk penarikan arus, waktu respons, dan pergerakan katup. Pembeli dapat meminta protokol inspeksi dan rencana pengambilan sampel sebelum melakukan pemesanan volume.
Ketertelusuran.Kode model, batch produksi, dan catatan pengujian disimpan sehingga jika masalah lapangan muncul, populasi yang terkena dampak dapat diisolasi daripada memperlakukan setiap aktuator dalam proyek sebagai tersangka. Untuk informasi lebih lanjut tentang basis produksi dan sistem mutu Kaiye, lihatprofil perusahaan dan ikhtisar manufaktur.
Aktuator katup bola tersedia sebagai unit standar, namun standar tidak berarti tetap. Untuk pembeli OEM dan proyek, item berikut biasanya disesuaikan setelah tinjauan teknis:
Kabel dan konektor.Panjang kabel, pengukur kawat, kode warna, dan jenis konektor dapat ditentukan agar sesuai dengan rumah meteran dan perlengkapan perakitan Anda.
Kontrol logika.Polaritas sinyal buka/tutup dan konfigurasi COM dapat disejajarkan dengan papan meteran Anda.
Rasio dorong dan roda gigi.Untuk katup dengan gaya dorong dudukan lebih tinggi atau geometri batang berbeda, rasio roda gigi alternatif atau tingkat motor mungkin lebih sesuai daripada konfigurasi standar 1000:1.
Pencitraan merek dan pengemasan.Penandaan label pribadi, kemasan netral, dan pelabelan khusus proyek tersedia untuk pesanan volume.
MOQ khas dan waktu tunggu dikonfirmasi pada kutipan. Pengiriman standar umumnya 15–30 hari setelah PO dan konfirmasi sampel, bergantung pada jumlah pesanan dan ketersediaan komponen.
Apakah Anda seorang produsen?
Ya. Kaiye memiliki pabrik sendiri dengan pengalaman produksi lebih dari 30 tahun.
Bisakah Anda mengemas produk ini dengan persyaratan kami?
Ya. Pengemasan dan pelabelan yang disesuaikan dipersilakan untuk pesanan volume.
Berapa waktu pengiriman untuk pesanan reguler?
Waktu pengiriman umumnya 15–30 hari, dan bisa lebih pendek atau lebih lama berdasarkan periode model dan jumlah pesanan.
Apa definisi pengkabelan?
Merah positif, hitam negatif, biru terbuka, putih COM, dan kuning dekat.
Berapa rating kedap airnya?
Konfigurasi standar tidak menentukan peringkat IP. Konfirmasikan tingkat IP yang diperlukan dengan teknisi untuk instalasi luar ruangan atau terendam.
Apakah kompatibel dengan meteran air pintar baterai sel kering 3.6V?
Ya. Aktuator dirancang untuk sistem 3.6V DC dengan rentang tegangan yang dapat dioperasikan 2.5–5V. Konfirmasikan logika kontrol papan meteran dan beban katup selama tinjauan teknis.
